ফ্ল্যাঞ্জ হেড নাট বনাম স্ট্যান্ডার্ড হেক্স নাট ওয়াশার সহ: বিয়ারিং স্ট্রেস ডিস্ট্রিবিউশন এবং এম্বেডমেন্ট রেজিস্ট্যান্সের পার্থক্যের পরিমাণ নির্ধারণ করা
উচ্চ প্রিলোড অধীনে, একটি মধ্যে পছন্দ ফ্ল্যাঞ্জ হেড বাদাম এবং একটি ফ্ল্যাট ওয়াশার সহ একটি স্ট্যান্ডার্ড হেক্স বাদাম যৌথ কর্মক্ষমতাকে উল্লেখযোগ্যভাবে প্রভাবিত করে। যদিও উভয় কনফিগারেশনের লক্ষ্য ভারবহন এলাকা বাড়ানো এবং পৃষ্ঠের চাপ কমানো, পরীক্ষামূলক ডেটা কীভাবে তারা চাপ বিতরণ করে এবং যৌথ উপাদানে এম্বেডিং প্রতিরোধ করে তার মধ্যে উল্লেখযোগ্য পার্থক্য প্রকাশ করে।
1. যোগাযোগের স্ট্রেস তুলনা: পরিমানকৃত ডেটা
নিম্নলিখিত সারণীতে ফ্ল্যাঞ্জ হেড নাট, প্লেইন হেক্স নাট এবং ওয়াশার সহ হেক্স নাটগুলির জন্য যোগাযোগের চাপের ডেটা উপস্থাপন করা হয়েছে, অভিন্ন প্রিলোড অবস্থার অধীনে পরিমাপ করা হয়েছে (প্রুফ লোডের 75%)।
| ফাস্টেনার গ্রেড | আকার | কনফিগারেশন | যোগাযোগের চাপ (ksi) | যোগাযোগের চাপ (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | ফ্ল্যাঞ্জড হেড | 36.3 | 250 |
| 10.9 | M16 | ফ্ল্যাঞ্জড হেড | 39.9 | 275 |
| 10.9 | M10 | প্লেইন হেক্স | 52.2 | 360 |
| 10.9 | M16 | প্লেইন হেক্স | 94.3 | 650 |
| 10.9 | M10 | হেক্স ওয়াশার | 27.6 | 190 |
| 10.9 | M16 | হেক্স ওয়াশার | 33.4 | 230 |
| 12.9 | M10 | প্লেইন হেক্স | 63.8 | 440 |
| 12.9 | M22 | প্লেইন হেক্স | 131 | 900 |
| 12.9 | M10 | হেক্স ওয়াশার | 29 | 200 |
| 12.9 | M22 | হেক্স ওয়াশার | 50.8 | 350 |
ডেটা উত্স: বোল্টেড জয়েন্ট ডিজাইন স্টাডি থেকে স্ট্রেস পরিমাপের সাথে যোগাযোগ করুন।
একটি গ্রেড 10.9 M16 ফাস্টেনারের জন্য, ফ্ল্যাঞ্জ হেড বাদামটি প্রায় 39.9 ksi-এর যোগাযোগের চাপ তৈরি করে, একটি সাধারণ হেক্স নাটের জন্য 94.3 ksi-এর তুলনায় - 57.7% হ্রাস। একটি ওয়াশার সহ হেক্স নাট 33.4 ksi অর্জন করে, যা প্লেইন হেক্স বাদাম থেকে 64.6% হ্রাসের প্রতিনিধিত্ব করে। উচ্চ শক্তি গ্রেড 12.9 M22 ফাস্টেনারগুলির জন্য, প্লেইন হেক্স নাট 131 ksi তৈরি করে, যখন ওয়াশার কনফিগারেশন এটিকে 50.8 ksi-এ কমিয়ে দেয়, একটি 61.2% হ্রাস।
2. বিয়ারিং স্ট্রেস ডিস্ট্রিবিউশন: প্রেসার প্রোফাইল পার্থক্য
ফ্ল্যাট ওয়াশার থেকে পিক স্ট্রেস হ্রাস, যদিও তাৎপর্যপূর্ণ, শুধুমাত্র যোগাযোগ এলাকার উপর ভিত্তি করে ভবিষ্যদ্বাণী করা হবে এমন স্তরে পৌঁছায় না। প্রুফ লোডের 80% এ 1/2"-13 ফাস্টেনার পরীক্ষা করে দেখা গেছে যে একটি শক্ত ফ্ল্যাট ওয়াশার সর্বোচ্চ চাপ প্রায় 50% কমিয়ে দেয়, যখন একটি ফ্ল্যাঞ্জ হেড ফাস্টেনার লোড বন্টন প্রদান করে যা স্বতন্ত্র ফাস্টেনার জ্যামিতির উপর বেশি নির্ভরশীল।
চাপ-নির্দেশক ফিল্ম ব্যবহার করে যোগাযোগ এলাকা পরিমাপ প্রকাশ করেছে যে একটি ফ্ল্যাঞ্জ হেডের নীচে যোগাযোগের ক্ষেত্রটি মূলত ফ্ল্যাঞ্জ OD-তে একটি সরু ব্যান্ড বা ক্লিয়ারেন্স হোলের কাছে একটি রিং পর্যন্ত পরিবর্তিত হতে পারে। এই ভিন্নতা ফ্ল্যাঞ্জের টেপার এবং বাদামের শরীরের শক্ত হওয়ার কারণে। ওয়াশার সহ হেক্স বাদামের জন্য, স্ট্যান্ডার্ড ফ্ল্যাট ওয়াশার তার বাইরের ব্যাস দ্বারা পূর্বাভাসিত সম্পূর্ণ চাপ হ্রাস করতে পারে না কারণ ওয়াশারটি তার OD-তে সমানভাবে লোড বিতরণ করার জন্য যথেষ্ট পুরু নয়। মোটা ওয়াশারগুলি লোড বিতরণে এবং ধাবক এবং যৌথ সদস্য উভয়ের চাপ কমাতে আরও কার্যকর।
3. এম্বেডমেন্ট রেজিস্ট্যান্স: প্রিলোড লস প্রতিরোধ করা
এম্বেডমেন্ট হল বাদাম বহনকারী পৃষ্ঠের নীচে যৌথ উপাদানের স্থানীয় ফলন বা সংকোচন। এটি শক্ত হওয়ার পরে প্রাথমিক প্রিলোড ক্ষতির একটি প্রাথমিক কারণ। ফ্ল্যাঞ্জ হেড নাট এবং ওয়াশার সহ হেক্স নাট উভয়ই ভারবহন পৃষ্ঠে যোগাযোগের চাপ কমিয়ে এম্বেডমেন্ট কমায়।
- ফ্ল্যাঞ্জ হেড নাট: ইন্টিগ্রেটেড ফ্ল্যাঞ্জ একটি বৃহত্তর ভারবহন এলাকা প্রদান করে যা একটি বিস্তৃত অঞ্চলে চাপ বিতরণ করে। এটি অ্যালুমিনিয়াম, পাতলা শীট ইস্পাত, বা প্রলিপ্ত পৃষ্ঠের মতো নরম উপাদানগুলিতে বাদামের এম্বেডিংয়ের ঝুঁকি হ্রাস করে। ফ্ল্যাঞ্জ পৃষ্ঠের ক্ষতি প্রতিরোধ করে এবং যৌথ উপাদানের মাধ্যমে বাদাম টানার ঝুঁকি হ্রাস করে।
- শক্ত ওয়াশার সহ হেক্স নাট: একটি সঠিকভাবে নির্দিষ্ট করা শক্ত ওয়াশার কোন ওয়াশারের তুলনায় গ্যাসকেট বা জয়েন্ট লোড 30-50% বৃদ্ধি করতে পারে, এমবেডমেন্ট প্রতিরোধ করে এবং লোডকে আরও সমানভাবে বিতরণ করে। এটি পৃষ্ঠের অনিয়মিত অবস্থার জন্য ক্ষতিপূরণ দেয় এবং ভারবহন পৃষ্ঠে ঘর্ষণ কমায়।
4. অতিরিক্ত কর্মক্ষমতা বিবেচনা
- টর্ক-টেনশন সম্পর্ক: যোগাযোগ এলাকার ব্যাসার্ধ একটি প্রদত্ত প্রিলোড তৈরি করতে প্রয়োজনীয় টর্ককে প্রভাবিত করে। যখন ফ্ল্যাঞ্জের বাইরের ব্যাসে যোগাযোগ ঘটে, তখন প্রতিরোধের মুহূর্ত বেশি হয় এবং একই ইনপুট টর্কের জন্য কম বোল্ট টান তৈরি হয়। পরীক্ষাগুলি দেখিয়েছে যে ভিতরের-ব্যাস এবং বাইরের-ব্যাসের যোগাযোগের মধ্যে পার্থক্য 10-15% দ্বারা উত্তেজনা কমাতে পারে।

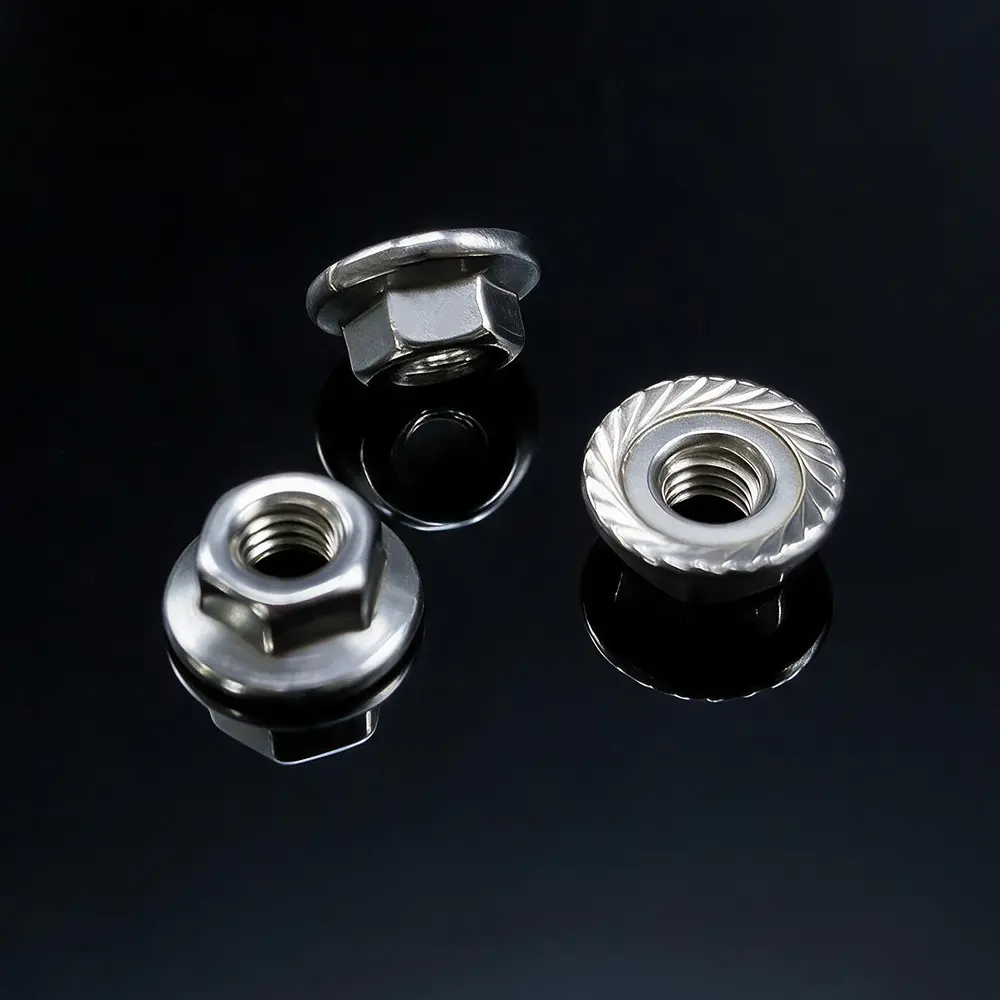

- কম্পন বিরোধী কর্মক্ষমতা: সেরেটেড ফ্ল্যাঞ্জ বাদাম (প্রায়ই হুইজ নাট বলা হয়) ভারবহন মুখের উপর দাঁত যুক্ত করে যা মিলনের পৃষ্ঠে কামড় দেয়, যা একটি যান্ত্রিক লকিং অ্যাকশন প্রদান করে যা কম্পনের অধীনে শিথিল হওয়া প্রতিরোধ করে। মসৃণ ফ্ল্যাঞ্জ বাদাম এই লকিং প্রভাব প্রদান করে না।
- পৃষ্ঠের ক্ষতি: সেরেটেড ফ্ল্যাঞ্জ বাদাম আঁকা, অ্যানোডাইজড বা নরম পৃষ্ঠের ক্ষতি করতে পারে। সমাপ্ত বা প্রসাধনী অ্যাপ্লিকেশনের জন্য, মসৃণ ফ্ল্যাঞ্জ বাদাম বা ওয়াশার সহ স্ট্যান্ডার্ড হেক্স বাদাম পছন্দ করা হয়।
5. উত্পাদন এবং গুণমান পরিপ্রেক্ষিত
ধারাবাহিক ফ্ল্যাঞ্জ জ্যামিতি এবং নিয়ন্ত্রিত উত্পাদন সহনশীলতা ফ্ল্যাঞ্জ হেড নাটের লোড বিতরণ সুবিধা অর্জনের জন্য অপরিহার্য। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স অ্যান্ড ইউনিয়ন) হল SEA Monies Metal Co., Ltd. এর অধীনে একটি পারিবারিক মালিকানাধীন প্রতিষ্ঠান, যা ধাতু উৎপাদনে 20 বছরের পারিবারিক অভিজ্ঞতা এবং গুণগত ঐতিহ্যের উত্তরাধিকারী। Shengzhao মেটাল এর শক্তিশালী উৎপাদন ক্ষমতা এবং সরবরাহ চেইন সুবিধার উপর নির্ভর করে, আমরা গবেষণা ও উন্নয়ন, উৎপাদন এবং উচ্চ মানের ধাতু পণ্যের বিশ্বব্যাপী বিক্রয় বিশেষজ্ঞ। পরিবারের সূক্ষ্মতা, কঠোর পরিশ্রমের মনোভাব এবং দীর্ঘমেয়াদী প্রতিশ্রুতি অনুসরণ করে, আমরা বিশ্বব্যাপী গ্রাহকদের কাছে স্থিতিশীল এবং নির্ভরযোগ্য পণ্য এবং পরিষেবা সরবরাহ করি।
কারখানার মজবুত R&D এবং উৎপাদন ক্ষমতা ব্যবহার করে, আমরা উচ্চ-শক্তির রিভেট, বোল্ট, নাট, ওয়াশার, পিন, স্ক্রু এবং বিভিন্ন অ-মানক কাস্টম যন্ত্রাংশে বিশেষজ্ঞ। আমাদের পণ্যের পরিসীমা স্টেইনলেস স্টীল, অ্যালয় স্টিল, অ্যালুমিনিয়াম অ্যালয়, কপার এবং বিশেষ অ্যালয় সহ উপকরণগুলি কভার করে, কোল্ড হেডিং, হট ফোরজিং এবং সিএনসি মেশিনিংয়ের মতো প্রক্রিয়াগুলি ব্যবহার করে৷ আমাদের পণ্য 25 টিরও বেশি দেশে রপ্তানি করা হয়, 200 টিরও বেশি ক্লায়েন্টকে পরিবেশন করে।
চান্স অ্যান্ড ইউনিয়ন "চীনে তৈরি" আন্তর্জাতিক বাজারের সাথে নির্বিঘ্নে সংযোগ করতে প্রতিশ্রুতিবদ্ধ, পেশাদার প্রযুক্তি এবং ব্যতিক্রমী মানের মাধ্যমে বিশ্বব্যাপী গ্রাহকদের R&D থেকে ব্যাপক উত্পাদনের ওয়ান-স্টপ ফাস্টেনিং সমাধান প্রদান করে।
6. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
- প্রশ্ন 1: একটি ফ্ল্যাঞ্জ হেড বাদাম কি একটি শক্ত ওয়াশারের প্রয়োজনীয়তাকে সম্পূর্ণরূপে প্রতিস্থাপন করে?
উত্তর: বেশিরভাগ অ্যাপ্লিকেশনে, হ্যাঁ, কারণ ফ্ল্যাঞ্জ একটি বৃহত্তর ভারবহন এলাকা প্রদান করে এবং কার্যকরভাবে লোড বিতরণ করে। যাইহোক, খুব নরম উপাদান, স্লটেড ছিদ্র, বা যেখানে যৌথ পৃষ্ঠ অনিয়মিত হয়, এমবেডিং প্রতিরোধ করতে এবং অভিন্ন লোড বিতরণ নিশ্চিত করতে একটি শক্ত ওয়াশার এখনও প্রয়োজন হতে পারে। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) আপনার নির্দিষ্ট যৌথ নকশা এবং উপাদানের উপর ভিত্তি করে উপযুক্ত কনফিগারেশন সুপারিশ করতে পারে। - প্রশ্ন 2: কেন যোগাযোগের স্ট্রেস ডেটা কিছু আকারের জন্য একটি ফ্ল্যাঞ্জ হেড বাদামের চেয়ে একটি ওয়াশার সহ একটি হেক্স নাট দেখায়?
উত্তর: ডেটা ভারবহন পৃষ্ঠে যোগাযোগের চাপকে প্রতিফলিত করে। একটি সঠিক আকারের শক্ত ধোয়ার কখনও কখনও বাদামের ফ্ল্যাঞ্জের চেয়ে বেশি কার্যকরভাবে লোড বিতরণ করতে পারে, বিশেষ করে যদি ফ্ল্যাঞ্জ জ্যামিতি পুরো মুখের যোগাযোগ তৈরি না করে। স্ট্যান্ডার্ড ফ্ল্যাট ওয়াশার, যখন বোল্টের সাথে ব্যবহার করা হয়, কিছু পরীক্ষায় ফ্ল্যাঞ্জের তুলনায় চাপকে আরও সমানভাবে বিতরণ করতে দেখা গেছে। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) আপনার আবেদনের জন্য নির্দিষ্ট সুপারিশ এবং পণ্য ডেটা প্রদান করতে পারে। - প্রশ্ন 3: একটি দানাদার ফ্ল্যাঞ্জ নাট এবং একটি মসৃণ ফ্ল্যাঞ্জ বাদামের মধ্যে প্রধান কর্মক্ষমতা পার্থক্য কী?
উত্তর: সেরেটেড ফ্ল্যাঞ্জ বাদাম মিলনের পৃষ্ঠে কামড় দিয়ে একটি যান্ত্রিক লকিং ক্রিয়া প্রদান করে, যা কম্পনের অধীনে শিথিল হওয়া প্রতিরোধ করে। মসৃণ ফ্ল্যাঞ্জ বাদাম পৃষ্ঠ চিহ্নিত না করে লোড বিতরণ করে এবং যেখানে পৃষ্ঠের ফিনিস সংরক্ষণ করা আবশ্যক সেখানে ব্যবহার করা হয়। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) উভয় প্রকারের অফার করে এবং আপনার সমাবেশের অবস্থার জন্য সর্বোত্তম পছন্দের বিষয়ে পরামর্শ দিতে পারে।
DIN 6923 Flange Nut vs. ওয়াশার সহ ডিআইএন 934 হেক্স নাট: কিভাবে ফ্ল্যাঞ্জ ব্যাস এবং রান-আউট সহনশীলতা যোগাযোগের চাপ এবং এম্বেডমেন্ট প্রতিরোধের মাধ্যমে প্রিলোড ধারণকে প্রভাবিত করে?
মধ্যে নির্বাচন ক DIN 6923 ফ্ল্যাঞ্জ বাদাম এবং একটি পৃথক ওয়াশার সহ একটি DIN 934 হেক্স নাট বোল্টেড জয়েন্ট ডিজাইনের একটি গুরুত্বপূর্ণ সিদ্ধান্ত। যদিও উভয় কনফিগারেশনের লক্ষ্য ভারবহন চাপ বিতরণ করা এবং এম্বেডমেন্ট প্রতিরোধ করা, তাদের জ্যামিতিক এবং সহনশীলতার পার্থক্য যোগাযোগের চাপ বিতরণে পরিমাণগত পার্থক্যের দিকে নিয়ে যায় এবং ফলস্বরূপ, প্রিলোড ধরে রাখে। এই নিবন্ধটি পরীক্ষা করে কিভাবে ফ্ল্যাঞ্জের বাইরের ব্যাস (dw) এবং DIN 6923 বাদামের রান-আউট সহনশীলতা স্বতন্ত্র যান্ত্রিক আচরণে অনুবাদ করে।
1. মাত্রিক তুলনা: DIN 6923 Flange Nut বনাম DIN 934 Hex Nut with Washer
DIN 6923 বাদামের সমন্বিত ফ্ল্যাঞ্জ একটি সংজ্ঞায়িত, সামঞ্জস্যপূর্ণ ভারবহন পৃষ্ঠের জ্যামিতি প্রদান করে। বিপরীতে, DIN 934 বাদাম একটি পৃথক ওয়াশারের উপর নির্ভর করে, অতিরিক্ত সহনশীলতা এবং সমাবেশ পরিবর্তনশীলতা প্রবর্তন করে। নিম্নলিখিত টেবিলটি M10 এবং M16 আকারের জন্য কী ভারবহন পৃষ্ঠের মাত্রা তুলনা করে।
| প্যারামিটার | DIN 6923 ফ্ল্যাঞ্জ নাট (M10) | DIN 934 হেক্স নাট ওয়াশার (M10) | DIN 6923 ফ্ল্যাঞ্জ নাট (M16) | DIN 934 হেক্স নাট ওয়াশার (M16) |
|---|---|---|---|---|
| আউটার বিয়ারিং ব্যাস (dw) মিন | 19.6 মিমি | ~18.0 মিমি (ওয়াশার ওডি) | 31.9 মিমি | ~30.0 মিমি (ওয়াশার ওডি) |
| ইনার বিয়ারিং ব্যাস (da) সর্বোচ্চ | 10.8 মিমি | ~11.0 মিমি (ওয়াশার আইডি) | 17.3 মিমি | ~17.0 মিমি (ওয়াশার আইডি) |
| ভারবহন এলাকা | ~214 মিমি² | ~160 মিমি² | ~560 মিমি² | ~480 মিমি² |
| রান-আউট সহনশীলতা (ফেস টু থ্রেড অক্ষ) | ISO 4759-1 অনুযায়ী | ওয়াশার সহনশীলতা স্ট্যাক-আপ যোগ করে | ISO 4759-1 অনুযায়ী | ওয়াশার সহনশীলতা স্ট্যাক-আপ যোগ করে |
ডেটা উত্স: ওয়েস্টফিল্ড ফাস্টেনার থেকে DIN 6923 মাত্রা।
2. যোগাযোগ স্ট্রেস বিতরণ: গবেষণা কি দেখায়
পরীক্ষামূলক এবং FEM গবেষণা ফ্ল্যাঞ্জ বাদামের অধীনে চাপ বিতরণের গুরুত্বপূর্ণ বৈশিষ্ট্য প্রকাশ করেছে।
- নন-ইউনিফর্ম রেডিয়াল ডিস্ট্রিবিউশন: ত্রিমাত্রিক ফটোইলাস্টিক পরীক্ষায় দেখা গেছে যে হেক্সাগোনাল ফ্ল্যাঞ্জ বাদামের ভারবহন পৃষ্ঠের চাপ বন্টন অভিন্ন নয়। ফ্ল্যাঞ্জের ভিতরের অংশে চাপ ঘনীভূত হয়, যখন বাইরের অংশে চাপ প্রায় শূন্যে নেমে আসে। এর অর্থ হল কার্যকর লোড-ভারিং এরিয়া সম্পূর্ণ ফ্ল্যাঞ্জ এরিয়ার থেকে ছোট।
- অসম বন্টন: একই গবেষণা দেখায় যে বোল্টেড জয়েন্টে স্ট্রেস ডিস্ট্রিবিউশন এবং ফ্ল্যাঞ্জ নাটের ভারবহন পৃষ্ঠের চাপ বন্টন অক্ষীয়ভাবে অপ্রতিসম, থ্রেডেড অংশের অপ্রতিসম আকৃতির সাথে সামঞ্জস্যপূর্ণ। এই অসমতা শিথিলকরণ প্রক্রিয়াতে অবদান রাখে।
- ফ্ল্যাঞ্জ জ্যামিতি প্রভাব: ইলাস্টো-প্লাস্টিক এফইএম বিশ্লেষণ নিশ্চিত করেছে যে ফ্ল্যাঞ্জের বেধ এবং ফ্ল্যাঞ্জ ঢালের কোণ ভারবহন পৃষ্ঠে যোগাযোগের চাপ বিতরণ এবং স্থায়ী সেট (এম্বেডমেন্ট) উভয়কেই যথেষ্টভাবে প্রভাবিত করে। একটি ভালভাবে ডিজাইন করা ফ্ল্যাঞ্জ জ্যামিতি ভিতরের প্রান্তে চাপের ঘনত্বকে প্রশমিত করতে পারে।
একটি ওয়াশারের সাথে একটি স্ট্যান্ডার্ড হেক্স বাদামের জন্য, যোগাযোগের চাপও অ-অভিন্ন, তবে একটি পৃথক ওয়াশারের উপস্থিতি অতিরিক্ত ভেরিয়েবলের পরিচয় দেয়: ওয়াশারটি পুরোপুরি কেন্দ্রীভূত নাও হতে পারে এবং লোডের অধীনে এর বিকৃতি চাপের প্রোফাইলকে প্রভাবিত করতে পারে।
3. এম্বেডমেন্ট এবং প্রিলোড ধরে রাখা
এম্বেডমেন্ট—বাদাম বা ওয়াশারের নীচে ভারবহন পৃষ্ঠের স্থানীয় প্লাস্টিকের বিকৃতি—আঁটসাঁট হওয়ার পরে প্রিলোড ক্ষতির একটি প্রাথমিক কারণ।
- DIN 6923 ফ্ল্যাঞ্জ নাট: ফ্ল্যাঞ্জ বাদামের বৃহত্তর ভারবহন এলাকা প্রদত্ত প্রিলোডের জন্য যোগাযোগের চাপকে হ্রাস করে, যার ফলে এম্বেডমেন্টের গভীরতা হ্রাস পায়। যাইহোক, যেহেতু চাপ ফ্ল্যাঞ্জের অভ্যন্তরীণ প্রান্তের কাছাকাছি ঘনীভূত হয়, তাই চাপ হ্রাস একটি সরল এলাকা অনুপাত গণনার চেয়ে কম বলে পরামর্শ দেয়। একটি দানাদার ফ্ল্যাঞ্জ (দাঁত সহ) ব্যবহার সঙ্গমের পৃষ্ঠে কামড়ানোর মাধ্যমে লকিং উন্নত করতে পারে, তবে এটি পৃষ্ঠের ক্ষতিও বাড়িয়ে দেয় এবং সংযোগের পুনরায় ব্যবহারযোগ্যতা হ্রাস করতে পারে।
- DIN 934 Hex Nut with Washer: একটি সঠিকভাবে নির্দিষ্ট করা শক্ত ওয়াশার কোন ওয়াশারের তুলনায় জয়েন্ট লোড 30-50% বৃদ্ধি করতে পারে, এমবেডমেন্ট প্রতিরোধ করে এবং লোডকে আরও সমানভাবে বিতরণ করে। যাইহোক, কার্যকারিতা ওয়াশারের কঠোরতা, বেধ এবং প্রান্তিককরণের উপর নির্ভর করে। খুব পাতলা একটি ওয়াশার তার OD-এ লোড বিতরণ করবে না, কিছু সুবিধাকে অস্বীকার করবে।
4. উত্পাদন এবং গুণমান পরিপ্রেক্ষিত
ধারাবাহিক ফ্ল্যাঞ্জ জ্যামিতি এবং নিয়ন্ত্রিত উত্পাদন সহনশীলতা ফ্ল্যাঞ্জ হেড নাটের লোড বিতরণ সুবিধা অর্জনের জন্য অপরিহার্য। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স অ্যান্ড ইউনিয়ন) হল SEA Monies Metal Co., Ltd. এর অধীনে একটি পারিবারিক মালিকানাধীন প্রতিষ্ঠান, যা ধাতু উৎপাদনে 20 বছরের পারিবারিক অভিজ্ঞতা এবং গুণগত ঐতিহ্যের উত্তরাধিকারী। Shengzhao মেটাল এর শক্তিশালী উৎপাদন ক্ষমতা এবং সরবরাহ চেইন সুবিধার উপর নির্ভর করে, আমরা গবেষণা ও উন্নয়ন, উৎপাদন এবং উচ্চ মানের ধাতু পণ্যের বিশ্বব্যাপী বিক্রয় বিশেষজ্ঞ। পরিবারের সূক্ষ্মতা, কঠোর পরিশ্রমের মনোভাব এবং দীর্ঘমেয়াদী প্রতিশ্রুতি অনুসরণ করে, আমরা বিশ্বব্যাপী গ্রাহকদের কাছে স্থিতিশীল এবং নির্ভরযোগ্য পণ্য এবং পরিষেবা সরবরাহ করি।
কারখানার মজবুত R&D এবং উৎপাদন ক্ষমতা ব্যবহার করে, আমরা উচ্চ-শক্তির রিভেট, বোল্ট, নাট, ওয়াশার, পিন, স্ক্রু এবং বিভিন্ন অ-মানক কাস্টম যন্ত্রাংশে বিশেষজ্ঞ। আমাদের পণ্যের পরিসীমা স্টেইনলেস স্টীল, অ্যালয় স্টিল, অ্যালুমিনিয়াম অ্যালয়, কপার এবং বিশেষ অ্যালয় সহ উপকরণগুলি কভার করে, কোল্ড হেডিং, হট ফোরজিং এবং সিএনসি মেশিনিংয়ের মতো প্রক্রিয়াগুলি ব্যবহার করে৷ আমাদের পণ্য 25 টিরও বেশি দেশে রপ্তানি করা হয়, 200 টিরও বেশি ক্লায়েন্টকে পরিবেশন করে।
চান্স অ্যান্ড ইউনিয়ন "চীনে তৈরি" আন্তর্জাতিক বাজারের সাথে নির্বিঘ্নে সংযোগ করতে প্রতিশ্রুতিবদ্ধ, পেশাদার প্রযুক্তি এবং ব্যতিক্রমী মানের মাধ্যমে বিশ্বব্যাপী গ্রাহকদের R&D থেকে ব্যাপক উত্পাদনের ওয়ান-স্টপ ফাস্টেনিং সমাধান প্রদান করে।
5. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
- প্রশ্ন 1: একটি DIN 6923 ফ্ল্যাঞ্জ বাদাম কি একটি শক্ত ওয়াশারের প্রয়োজনীয়তাকে সম্পূর্ণরূপে প্রতিস্থাপন করে?
উত্তর: হ্যাঁ, বেশিরভাগ অ্যাপ্লিকেশনে। অবিচ্ছেদ্য ফ্ল্যাঞ্জ একটি বৃহত্তর ভারবহন পৃষ্ঠ প্রদান করে এবং কার্যকরভাবে লোড বিতরণ করে। যাইহোক, খুব নরম উপাদান, স্লটেড ছিদ্র, বা যেখানে যৌথ পৃষ্ঠ অনিয়মিত হয়, এমবেডিং প্রতিরোধ করতে এবং অভিন্ন লোড বিতরণ নিশ্চিত করতে একটি শক্ত ওয়াশার এখনও প্রয়োজন হতে পারে। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) আপনার নির্দিষ্ট যৌথ নকশা এবং উপাদানের উপর ভিত্তি করে উপযুক্ত কনফিগারেশন সুপারিশ করতে পারে। - প্রশ্ন 2: কেন একটি ফ্ল্যাঞ্জ বাদামের নীচে যোগাযোগের চাপ সমগ্র ফ্ল্যাঞ্জে সমানভাবে বিতরণ করা হয় না?
উত্তর: ফটোইলাস্টিক পরীক্ষায় দেখা গেছে যে ফ্ল্যাঞ্জের ভিতরের অংশে চাপ ঘনীভূত হয়, যখন বাইরের অংশে চাপ শূন্যের কাছাকাছি হয়। এটি বাদামের শরীরের কঠোরতা এবং ফ্ল্যাঞ্জের জ্যামিতির কারণে। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) লোড বন্টন অপ্টিমাইজ করতে সুনির্দিষ্ট ফ্ল্যাঞ্জ জ্যামিতি নিশ্চিত করে। - প্রশ্ন 3: প্রিলোড ধরে রাখার উপর ফ্ল্যাঞ্জ ঢাল কোণের প্রভাব কী?
উত্তর: ইলাস্টো-প্লাস্টিক FEM বিশ্লেষণে দেখা গেছে যে ফ্ল্যাঞ্জ ঢালের কোণ যোগাযোগের চাপ বন্টন এবং ভারবহন পৃষ্ঠের স্থায়ী সেট উভয়কেই উল্লেখযোগ্যভাবে প্রভাবিত করে। একটি অপ্টিমাইজ করা ফ্ল্যাঞ্জ ঢাল কোণ লোডকে আরও সমানভাবে বিতরণ করতে সাহায্য করে, স্ট্রেসের ঘনত্ব হ্রাস করে এবং যুক্ত এমবেডিং যা প্রিলোড ক্ষতির কারণ হয়। ঝেজিয়াং চান্স এবং ইউনিয়ন আমদানি ও রপ্তানি কোং, লি. (চান্স এবং ইউনিয়ন) আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সর্বোত্তম ফ্ল্যাঞ্জ জ্যামিতিতে নির্দেশিকা প্রদান করতে পারে।
